Блок компьютерного контроля Bravo-300 на опрыскиватель

Компьютер на опрыскиватель Bravo-120 Компьютер на опрыскиватель Bravo-180 Компьютер на опрыскиватель Bravo-180 Sad Компьютер на опрыскиватель Bravo-300S Компьютер на опрыскиватель Bravo-300S Sad Компьютер на опрыскиватель Bravo-400 Компьютер Браво-300 4-х секционный 467 30401 Компьютер Браво-300 5-и секционный 467 30501 Компьютер Браво-300 7-и секционный 467 30701

Отображаемые данные:
• Мгновенная дозировка,
• Поданная доза жидкости,
• Скорость,
• Давление,
• Расход,
• Количество вылитой жидкости,
• Уровень в цистерне,
• Скорость вращения,
• Обработанная поверхность,
• Длительность обработки,
• Производительность,
• Дата,
• Время,
• Намеченный маршрут

Основные характеристики
• Автоматический выбор форсунки во время обработки (только для варианта Selejet).
• Управление автоматическим закрытием главного клапана при пересечении уже обработанной колеи (при совмещении со Skipper).
• Функция изменяемой дозировки (если совмещается со Skipper).
• Плата памяти SD для сохранения в памяти параметров по выполненным обработкам, сохранения/загрузки конфигурации и обновлений программного обеспечения.
• Контроль форсунок на износ посредством одновременного считывания давления и расхода.
• Графический индикатор уровня в цистерне.
• Контроль форсунок на износ посредством одновременного считывания давления и расхода.
• Автоматическая блокировка опрыскивания если значение скорости опускается ниже минимального заданного. Это необходимо для того, чтобы форсунки всегда работали в пределах своего рабочего диапазона.
• Автоматическое закрытие главного клапана если скорость опускается ниже минимального заданного пользователем значения.
• Аварийные сигналы: заданная дозировка не достигается, резерв цистерны, мин/макс рабочее давление форсунки, мин/макс скорость вращения, зашкаливание расходомера, чрезмерный износ форсунок.
• Возможность автоматического перехода на датчик давления если расходомер выходит за пределы установленных значений.
• Мгновенное увеличение и уменьшение количества выливаемой жидкости.
• Возможность записывания в память до 19-ти комбинаций дозировки/форсунок, которые необходимо вывести до начала обработки.
• Автоматическая регулировка путём определения расхода и/или давления (расходомером или датчиком давления).

Технические особенности
• Встроенное устройство считывания для плат Secure Digital (SD).
• Вход для наружного управления главным клапаном.
• Последовательной порт RS232 для связи с GPS или Skipper.
• Энергонезависимые внутренние часы.
• Входы для сигналов: расхода, скорости, давления, расхода при заполнении, счётчика оборотов и Pump Protector.
• Выходы для управления 7-мью секциями штанги (14-тью пневматическими клапанами), регулирующим и главным клапанами и пенным маркером.
• Языки на выбор: Итальянский, Английский, Испанский, Французский, Португальский, Немецкий, Польский, Русский и Чешский.
• Выбор единицы измерения: международной СИ (гектар, км/ч) и США (акр, ми/ч)
• Графический дисплей 240*73 пикселя с подсветкой
• Напряжение питания 12 В пост.т.

Схема установки компьютера Bravo-300S на опрыскиватель (подключение компьютера Bravo-300S)

В комплект поставки Bravo-300Ss включены:

1 - Компьютер (устанавливается в кабине, подключается к аккумулятору 12В);

2 - Быстросъемный опорный кронштейн;

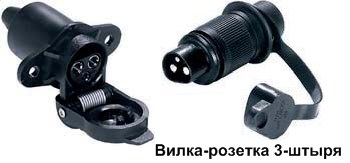

3 - Разъем электропитания;

5 - Карта памяти SD;

7- Индуктивный датчик скорости с кабелем 5 м;

14 - Кабель электропитания - длина 3 м;

15 - Соединительный кабель для датчиков и блоков исполнительных механизмов.

20 - Блок исполнительных механизмов (состоит из главного клапана с предохранительным механизмом, клапана регулировки давления, расходомера, секционных клапанов).

Заказывается отдельно:

21 - Главный блок управления для SELEJET;

22 - Пневматический блок для SELEJET.

Дополнительное оборудование:

29 - удлинитель соединительного кабеля длиной 3м 467305.110 / 3м 7 секций 467307.110

30 - удлинитель для датчиков длиной 3м 466553.220 или 5м 466553.230;

32 - датчик давления 466112.200 0-20 bar / 466112.500 0-50 bar;

33 - датчик частоты вращения, об/мин 467100.100 / 467100.086;

34 - расходомер наполнения;

35 - датчик защиты насоса; 4664000.100

36 - кабель для внешенего главного привода; 46730000.090

45 - пенный маркер. 520 005C / 520 0052C

Составляющие комьютера Bravo-180

Индуктивный детектор скорости (датчик скорости для комьютера Браво-300) 467100.086 ARAG

Датчик давления 466112.200 ARAG 0-20 bar 466112.500 ARAG 0-50 bar

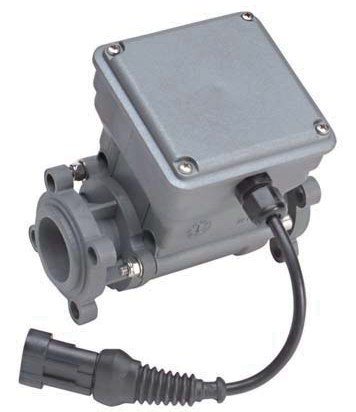

Электомагнитный расходомер Преимущества • Отсутствие механических работающих узлов • Стойкость к плотности и вязкости жидкости • Низкая чувствительность к турбулентности • Высокий класс точности • Немного операций по обслуживанию Характеристики • Типичная погрешность 0,5% - MAX 1% (от значения на всю шкалу) • Рабочее давление до 40 бар • Импульсный выход 0-12 В пост. т. • Максимальное потребление 300 мA • Появление сигнала только при наличии движущегося потока • Возможность выбора соединений - резьбовые или фланцевые • Резьбовые соединения из нейлона, упрочнённого стекловолокном (20 бар) или латунью (40 бар) • Контактирующие с потоком детали выполнены из полипропилена и нержавеющей стали INOX 316 4622AA50000 20-400 л/мин 4622AA60000 30-600 л/мин

4622AA50000 20-400 л/мин 4622AA60000 30-600 л/мин

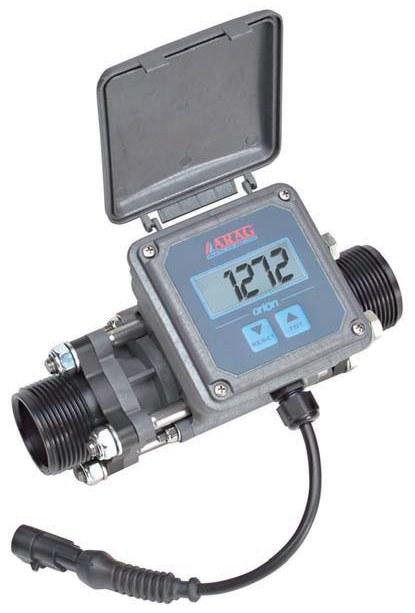

Электомагнитный расходомер с экранном Преимущества • Отсутствие механических работающих узлов • Стойкость к плотности и вязкости жидкости • Низкая чувствительность к турбулентности • Высокий класс точности • Немного операций по обслуживанию Характеристики • Мгновенное отображение расхода • Отображение вылитой или залитой в цистерну жидкости • Установка количества жидкости, которое необходимо залить в цистерну • Обнуление сумматора вылитой жидкости • Единица измерения в литрах или галлонах (для США) • Типичная погрешность 0,5% - MAX 1 % (от значения на всю шкалу) • Рабочее давление до 40 бар • Импульсный выход 0-12 В пост. т. • Максимальное потребление 300 мA • Появление сигнала только при наличии движущегося потока • В наличии с резьбовыми соединениями из нейлона, упрочнённого стекловолокном (20 бар) или латунью (40 бар) • Контактирующие с потоком детали выполнены из полипропилена и нержавеющей стали INOX 316 4622BA51616 20-400 л/мин G1 1/2 4622BA61616 30-600 л/мин G1 1/2 4622BA61717 30-600 л/мин G2
